Ma maison possède trois chambres, 9,10 et 11 m². La plus  grande est celle des parents, les autres sont celles de mes  filles.

Mais les enfants grandissants vite, ces pièces sont devenues trop  petites pour accueillir un bureau, un lit et une armoire.

Mon but était de créer deux pièces en duplex au dessus des  chambres des filles faisant office de chambre à coucher.

Le bas servirait de bureau et on accéderait à chacune des  chambres par un escalier droit.

Vous le verrez en regardant les photos, ma charpente était aménageable mais elle était réalisée en fermettes industrielles  agrafées espacées de  80 cm.

Pour les solives j’avais du 35 x 110  mm et pour les arbalétriers  du 35 x 95 mm. J’ai donc  entièrement remplacé le bois par  l’intérieur et sans  retirer les tuiles. Pour cela j’ai dû calculer la  charge maximale supportable  par le  bois de sapin.

En théorie, avec une portée de 6,5 m je devais mettre 19 solives  de 300 x 100 mm. Seulement avec 500 kg/m3 la solive pesait   100 kg soit au total 1900 kg rien que pour le sol.

 J’ai dû refaire cent fois les calculs pour obtenir des données satisfaisantes. Puis je suis carrément allé voir un professionnel qui œuvrait chez un voisin. Celui-ci ne tenait absolument pas compte des calculs pour la résistance mécanique du bois. Pourtant ses arguments étaient solides « pas de problèmes depuis 25 ans » j’ai vérifié, c’est du costaud et pas si lourd que ça.

Il fallait absolument un compromis entre le léger et le solide, entre la théorie et la pratique.

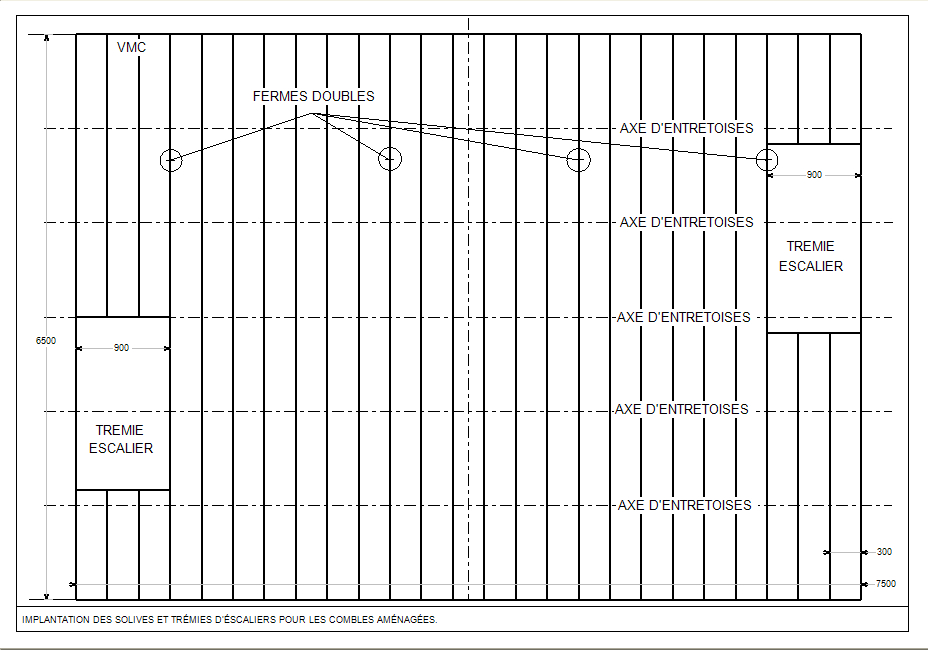

J’ai donc mis 20 solives simples de 35 x 225 mm et 4 solives doubles de 75 x 225 mm espacées par entraxe de 30 cm. Au total  700 kg. Le tout posé sur un rectangle de 6,5 m x 8 m avec un appuis sur les murs de 20 cm. Les solives doubles étant réparties uniformément dont deux sont les bases des trémies pour les escaliers.

J'ai fais mes plans grâce à un petit logiciel gratuit et voilà.

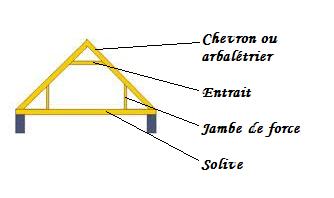

Pour maintenir mes tuiles en place j’ai remplacé les arbalétriers par des simples de 30 x 160 mm et des doubles de 65 x 160 mm. Pour éviter l’écartement des chevrons j’ai mis des entraits et pour rigidifier le sol j’ai mis des jambes de force, le tout en 30 x160 mm.

En principe, les jambes de force prennent appuis sur le sol et soutiennent le toit ce qui permet de mettre des chevons moins gros et plus espacés. Moi j’ai surdimensionné mes arbalétriers de façon à ce qu’ils soutiennent les tuiles, l’isolation, les plaques d’agglo et qu’ils rigidifient le sol par l’action des jambes de force. Le problème était de soutenir le sol et non d’y prendre appuis d’où des arbalétriers plus gros et moins espacés.

Pour assurer une forte cohésion des arbalétriers, économiser du poids et gagner en épaisseur , j’ai posé 45 plaques d’aggloméré de 19 mm (12 kg/m²) au lieu de plaques de plâtres, rails et contreventements. J'ai posé 30 dalles de plancher en agglo de 22 mm ( 14 kg/m²).

Il existe toutefois un autre matériaux plus solide, moins épais et plus léger : l'OSB3 ou Triply, j'ai découvert ses qualités après avoir déjà tout posé, dommage !

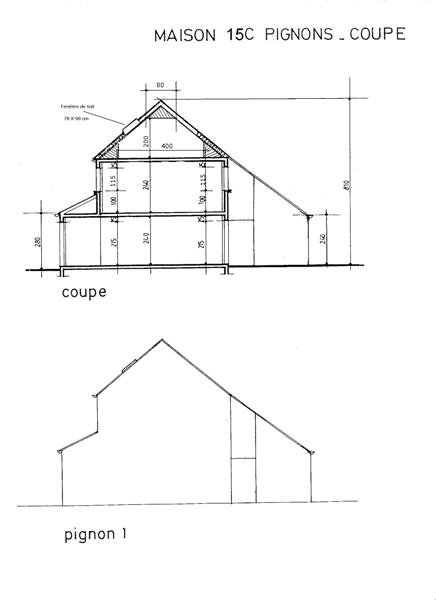

Au final j’ai réalisé de nouvelles fermes avec un espace intérieur habitable de 2 m de haut, 4 m de large et 7 m de long, soit 28 m².

J’ai installé deux Vélux de 78 x 98 cm en ne recoupant que les fermes simples et j’ai séparé cet espace en deux par une cloison faisant office de structure renforçant le centre de la pièce.

Maintenant j’ai deux chambres en duplex de 9+14=23 m² et 10+14=24 m²

Mon ancienne charpente pesait environ 1 000 kg et le toit complet 4 400 kg.

La nouvelle pèse environ 1 600 kg et le toit complet 6 000 kg.

Par un professionnel pour aménager des combles les prix varient entre 15 000 et 30 000 euros.

Moi j’en ai eu pour 6 000 euros, mais j’y ai passé un an et demi à raison de 8 heures par semaine en moyenne. Cela représente grosso modo deux mois de travail intensif.

Mon travail a consisté à remplacer intégralement la charpente pour en mettre une neuve plus solide mais il existe d'autres procédés :

- Il y a le renforcement : On renforce la charpente existante et on ajoute d'autres fermes.

- Il y a le rajout : Sans toucher à la charpente en place on glisse entre les fermes existantes de nouvelles fermes qui soutiendront uniquement la nouvelle pièce ainsi créée.

Les tuiles sont soutenue par l'ancienne charpente et la pièce est soutenue par la nouvelle charpente.

Bon courage à ceux qui se lancent.
